Гидроцилиндр подъема кузова работает в условиях серьезных нагрузок в грязных средах. На него приходится вес самого кузова, перевозимого груза, а также дополнительные нагрузки, которые возникают во время движения и разгрузки самосвала. Поэтому со временем даже надежный гидроцилиндр может сломаться.
Неисправность гидроцилиндра появляется постепенно в виде небольшой течи масла, рывков и отсутствия плавности в работе подъема кузова. Если вовремя обратить внимание на эти признаки, то на ремонте можно значительно сэкономить.

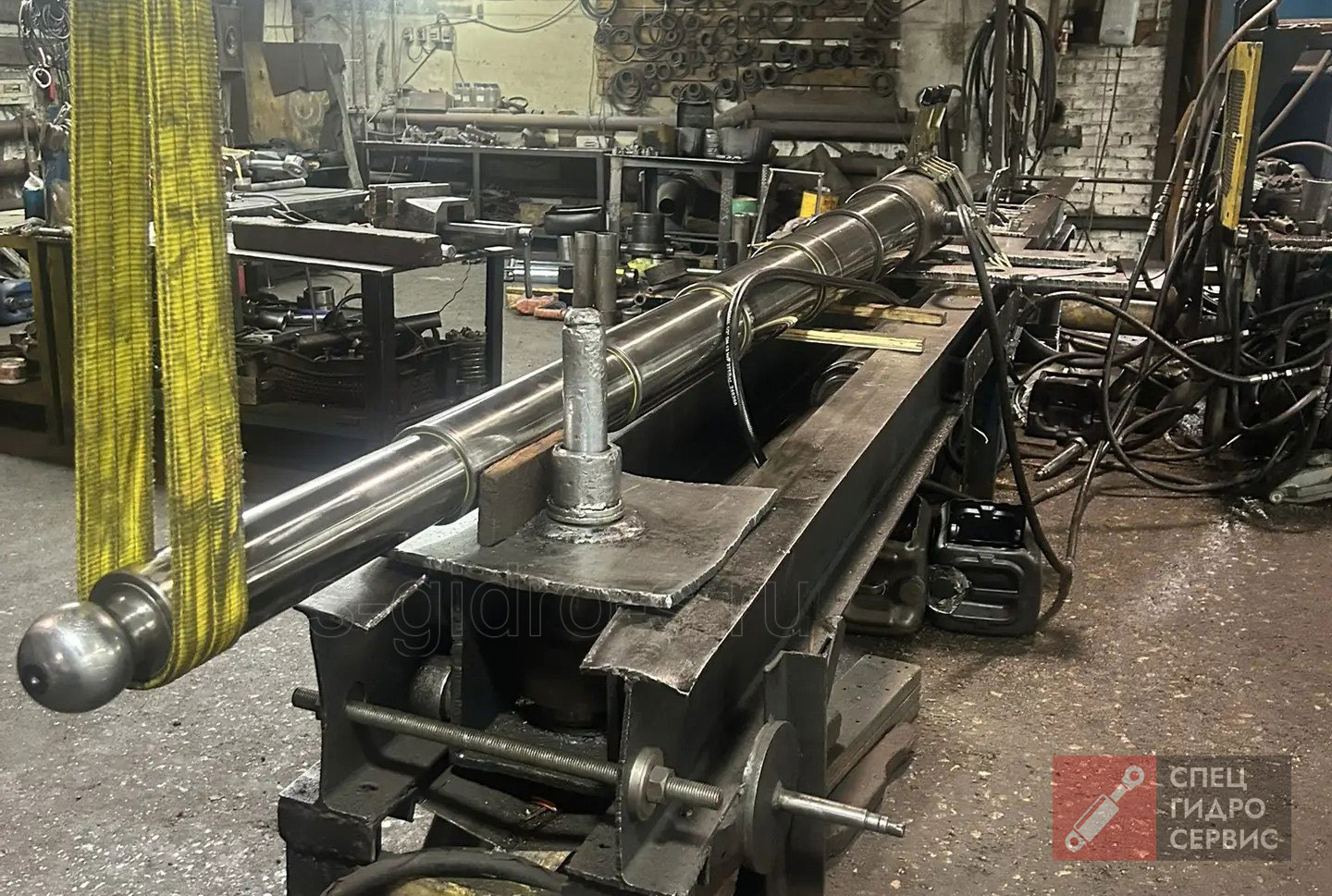

Ремонт гидроцилиндра подъема кузова
Причин неисправности может быть несколько. Иногда достаточно заменить комплект уплотнений, а в других случаях приходится восстанавливать шток или ремонтировать рабочую поверхность цилиндра.
Самая распространенная проблема — потеря герметичности. Манжеты и другие уплотнительные элементы постоянно работают под давлением и со временем теряют свои свойства в том числе из-за попадания песка, строительной пыли.
Резина становится менее эластичной, появляются трещины и разрывы. В результате масло начинает выливаться наружу.
На неисправность уплотнений обычно указывают масляные следы на штоке, подтекание в районе крышки гидроцилиндра и постепенное снижение эффективности работы подъемного механизма.
Иногда внешней течи нет, но цилиндр все равно стал работать хуже. В данном случае возможно внутреннее перетекание масла через изношенные уплотнители.
Шток — одна из наиболее нагруженных деталей гидроцилиндра кузова. Он постоянно погружается в цилиндр и выходит из него, поэтому состояние его поверхности имеет большое значение.
На рабочей части штока могут появиться царапины, задиры, ржавчина или следы механических повреждений. Бывает и так, что шток получает сгиб из-за перекоса кузова при чрезмерной или неравномерной нагрузке.
Поврежденная поверхность быстро изнашивает новые манжеты. Поэтому просто заменить уплотнители и сальники в такой ситуации недостаточно — сначала нужно привести в порядок сам шток.
В зависимости от характера повреждения его можно восстановить или заменить.
Внутри гидроцилиндра также происходит естественный износ из-за трения. При длительной эксплуатации увеличиваются зазоры между деталями, изнашиваются направляющие втулки, поршень и другие элементы.
Особенно быстро этот процесс идет, если в гидравлической жидкости присутствуют посторонние частицы пыли, прочие загрязнения.
Из-за увеличившихся зазоров цилиндр может потерять часть своего усилия, начать работать рывками или медленнее поднимать кузов.
Чистота гидравлического масла напрямую влияет на срок службы гидроцилиндра.
Песок и пыль, металлическая стружка и другие посторонние частицы действуют как абразив для внутренних и внешних поверхностей. Они повреждают рабочие зоны и постепенно выводят из строя уплотнители.
Поэтому при ремонте важно не ограничиваться заменой деталей самого цилиндра. Необходимо проверить состояние масла, фильтров, всей гидросистемы, а при необходимости промыть и заменить масло. В противном случае новый комплект манжет, сальников может снова быстро выйти из строя и пропускать масло.
Еще одна распространенная причина — регулярное превышение допустимой нагрузки подъема кузова.
При перегрузе увеличивается давление в гидросистеме, а все элементы подъемного механизма получают дополнительную экстремальную нагрузку. Особенно это заметно при работе с тяжелым грузом или при попытке поднять кузов, когда машина находится на неровной площадке.
Возникают боковые нагрузки и перекосы, что особенно болезненно для штока. Гидроцилиндр рассчитан прежде всего на осевую нагрузку, а постоянное воздействие поперечных усилий ускоряет износ штока и направляющих.
Если техника часто работает на улице, во влажной среде или в условиях повышенных загрязнений и пыли, на штоке со временем может появиться коррозия.
Для гидроцилиндра это серьезная проблема. Ржавчина повреждает уплотнители при каждом движении штока, поэтому течь постепенно усиливается.
Если коррозия глубокая, простой заменой манжет, сальников проблему решить не получится.

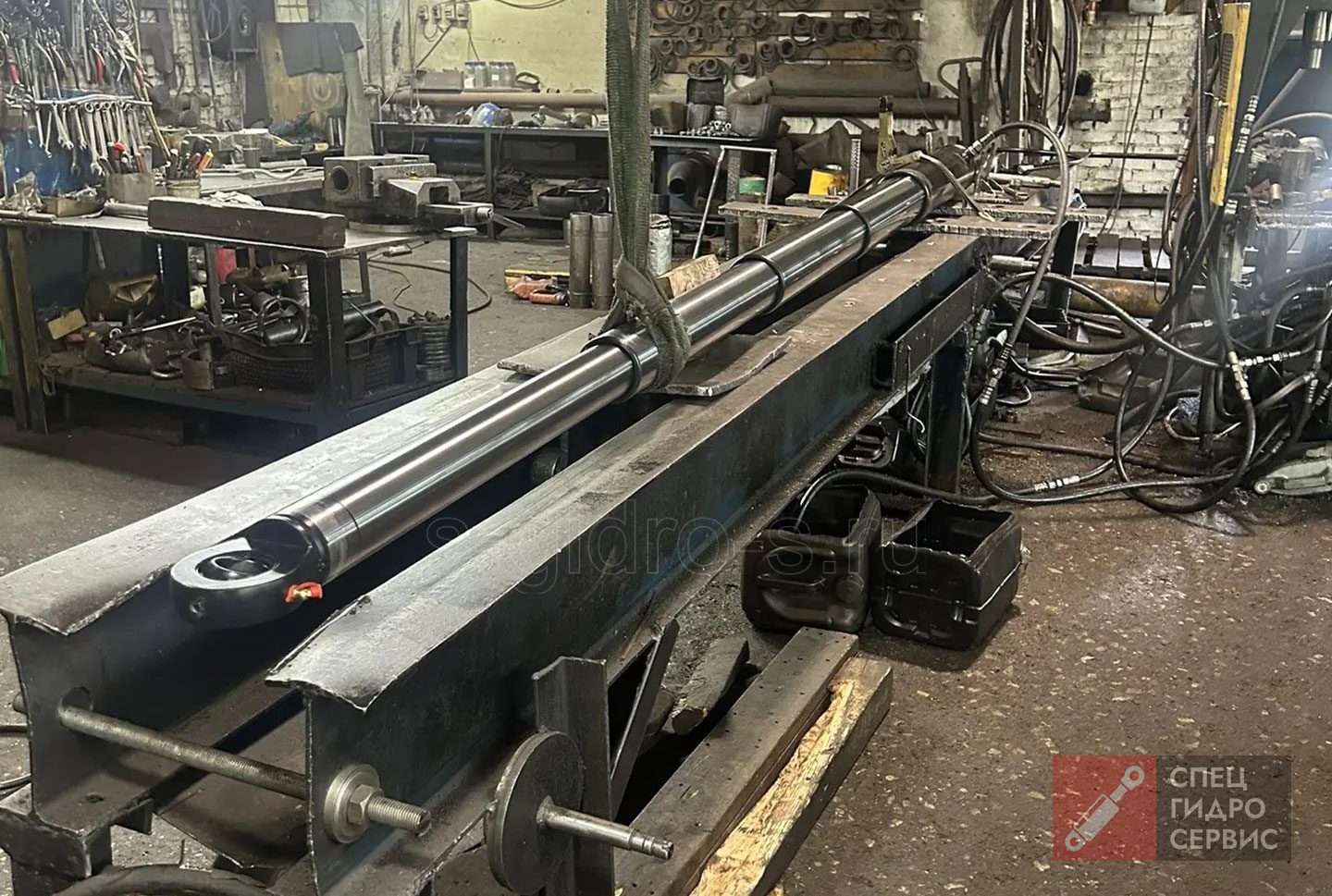

Подготовка к ремонту гидроцилиндра подъема кузова
Неисправность можно заметить по поведению кузова и внешнему состоянию самого цилиндра.
Стоит провести диагностику, если:
При этом не всегда проблема находится непосредственно в гидроцилиндре. На работу подъема также влияют гидронасос, гидрораспределитель, клапаны, гидравлические магистрали и состояние масла.
Поэтому перед ремонтом обязательно провести полноценную диагностику всей системы.
Сначала специалист определяет, в чем именно заключается проблема. Проверяется работа кузова на подъем и опускание, наличие течи, состояние штока и креплений.
Возможно, проблему работы удастся решить без разбора гидроцилиндра путем замены масла или уплотнителей.
Перед снятием гидроцилиндра кузов обязательно надежно фиксируют.
После этого сбрасывается давление в гидросистеме, отсоединяются гидравлические магистрали и цилиндр снимается с крепления.
Демонтированный узел отправляется на разборку и дальнейшую дефектовку.
Перед разборкой цилиндр тщательно очищают от грязи и масла. Затем снимают крышку, извлекают шток с поршнем и разбирают остальные элементы.
Все детали желательно очищать и осматривать по мере разборки. Это помогает понять, какие элементы износились и почему это произошло.
После разборки становится понятно, какой объем ремонта потребуется.
Проверяются:
Особое внимание уделяют штоку. Если его поверхность гладкая и находится в хорошем состоянии, достаточно заменить уплотнители и другие изношенные элементы.
Если же есть глубокие задиры, сильная коррозия или изгиб, то потребуется восстановление либо замена штока.
При ремонте обычно устанавливается новый комплект уплотнителей.
Менять только одну поврежденную манжету не всегда имеет смысл. Если остальные элементы уже имеют заметный износ, через некоторое время может появиться новая течь.
Поэтому при капитальном ремонте агрегата чаще меняют комплект резинотехнических изделий (РТИ) целиком.
При установке важно соблюдать правильное положение каждой манжеты. Ошибка на этом этапе может привести к потере герметичности и масла даже при использовании качественных РТИ.
Если во время дефектовки обнаружены повреждения металлических деталей, их восстанавливают или заменяют.
Решение принимается после осмотра и измерения деталей, оценки их фактического ресурса.
После восстановления и замены всех необходимых деталей гидроцилиндр собирают.
Новые уплотнения устанавливают аккуратно, чтобы не повредить их при монтаже. Рабочие поверхности предварительно смазывают специальной жидкостью.
После сборки проверяют, насколько свободно перемещается шток. Он должен двигаться без заеданий и заметного перекоса.
Перед установкой на технику отремонтированный гидроцилиндр обязательно проверяют на испытательном стенде.
Проверяется герметичность, плавность движения штока, способность цилиндра работать под необходимым давлением и в заданных условиях.
Если после испытаний проблем не возникло, то цилиндр можно монтировать.
Перед монтажом рекомендуется полностью заменить масло в гидросистеме. После установки подключаются гидравлические шланги, проверяется надежность крепления гидроцилиндра.
Затем выполняется несколько циклов подъема и опускания кузова. Это позволяет убедиться, что гидроцилиндр работает нормально уже непосредственно в составе гидросистемы.
Цена на ремонт гидроцилиндра подъема кузова зависит от многих факторов. Если вам удалось на ранней стадии обнаружить проблему, к примеру протечки масла и негерметичность системы, то можно обойтись заменой РТИ. Если проблема затронула механическую часть: задиры поверхности, выбоины в металле штока и гильзы, то ремонт будет стоить дороже.
